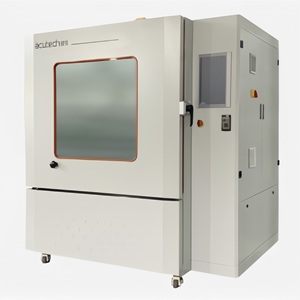

QS-WT-T34K 标准防水试验箱

2024/3/13

应用于溅水与喷水试验

适用标准

ISO 20653, IPX34K

IEC 60529, IPX34

GB/T 30038, IPX34K

GB/T 4208, IPX34

IEC 60068-2-18, IPX34

GB/T 2423.38, IPX34K

IEC 60598-1, IPX34K

GB 7000.1, IPX34K

IEC 60034-5 IPX34

GB/T 4942.1, IPX34K

GB/T 10485 ,IP34K

特点

l 试验箱内胆采用高质量、耐腐蚀的不锈钢制成

l 配置多圈绝对值编码器的西门子伺服系统驱动摆管工作，

摆管速度和位置控制精确

l Danfoss比例三通阀调节流量，精准可靠

l 摆管运动加减速控制

l 水系统多重过滤，保障喷嘴不被水杂物堵塞

l 伺服系统驱动旋转平台工作

l 精准的电子式流量计

l 多重安全保护

l 含菜单界面的15寸彩色触摸屏

l 试验数据曲线显示

l USB接口，可通过U盘自动记录数据

l 以太网接口，可远程监测和控制

可靠稳定的系统

说明：

l 水箱布置有低液位开关和高液位开关，通过自动补水使水箱液位保持在高液位，因无法及时补水导致液位到达低液位会触发系统报警

l 水箱补水回路布置有过滤器，以避免杂物进入水箱堵塞喷嘴，过滤器需定期更换

l 水泵吸口布置有过滤器，以避免杂物进入水泵导致损坏

l 流量的调节使用比例三通阀，通过流量传感器采集的流量值对比例阀进行调节，达到流量的精确和稳定控制

性能优越的元件

⚫ 水泵

Grundfos带轴向吸气口和径向排气口的紧凑型高可靠卧式多级端吸离心泵，用于给水路系统提供充足的水流量；与液体接触的泵体材料为不锈钢，水泵上安装了一台 3 相位带冷却扇的异步电动机；水泵体积小、噪音轻、性能可靠

⚫ 三通比例阀

Danfoss电动智能控制阀，用于控制水路流量，以满足测试标准要求；控制阀由调节阀和泄压控制阀组成，控制信号自动断线监测、自由自检定位、防振荡、过热和过载保护等功能，保障控制的稳定和准确

⚫ 流量传感器

涡街流量传感器，用于测量水路中的流量，提供模拟量信号给控制系统用于流量控制；快插式安装，便于拆卸标定；流体中的污染物对测量元件无影响，压力损失小，具有极高精度

⚫ 压力传感器

测量范围0~16bar，用于测量水路中的压力，提供模拟量信号给控制系统用于压力监视；304不锈钢制造，优于0.3%的满量程精度，螺纹连接，便于拆卸标定

⚫ 伺服电机

Siemens SINAMICS V90伺服系统，配置绝对值编码器的系统用于驱动摆管运动；配置增量式编码器的系统用于驱动转台旋转；位置和转速控制精确，系统接线方便

⚫ 控制器

Siemens SIMATIC S7-1200控制器，集成的PID控制功能，保障水路流量的准确控制，有效的运行能力保障系统的实时可控
